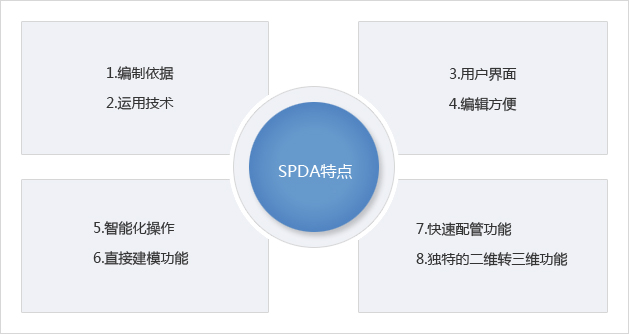

SPDA特点

您当前的位置:首页>产品中心>SPDA特点

1、编制依据

本系统的基本构架和工程数据(包括设计规定和图例)主要参考原化工部和原石油部颁布的行业设计规定:

①、中华人民共和国化学工业部发布的HG/T 20645-1998、HG 20546-2009、HG/T 20549-1998 、HG 20557-20559-93 、HG/T20519-2009等行业标准;

②、中国石化出版社1994年(第一版)、2007年(第三版)、2015年(第五版)出版的《石油化工装置工艺管道安装设计手册》全套;

③、化学工业出版社1996年(第二版)、2003年(第三版)、2009年(第四版)出版的《化工工艺设计手册》 (上、下);

同时,也参考了国内各大设计院提供的制图风格、习惯和多年从事设计工作人员的经验

2、运用技术

《SPDA》大量运用了Autodesk公司AutoCAD2008及以上(最新AutoCAD2018)绘图平台中的许多新功能和新技术,系统在Windows XP、windows 7、windows 10平台上均运行顺畅,充分实现我们的设计目标:模型更加稳定、效果更加逼真、运行更加快捷、功能更加强大,使用更加方便、差错更加简单、出图更加规范。

3、用户界面

在《SPDA》中,所有的人机交互都采用对话框技术,同时尽可能符合设计人员的作图和思维习惯,一般用户只要通过几周的实践,就可完全掌握。另外我们还设计了面向实体的分类菜单,使得每一类物体都有特定的菜单和命令,不仅记忆方便、操作简单,而且避免出错。

4、编辑方便

由于"设计"是一个不断完善的过程,设计人员在对模型的创建过程中,不断要修改和增删。系统对每个实体都有特定的编辑工具,可以进行诸如插入、添加、查询、修改、复制、移动、统计等操作,以便设计人员快速建立和编辑模型。

5、智能化操作

系统提供智能化分析和处理功能,对每一个操作命令,均自动识别操作对象、读取对象的所有信息,并针对不同的物体自动进行不同的操作。

6、直接建模功能

使用《SPDA》系统,设计人员无需做任何繁琐前期准备工作,只要正确选择了等级表,不要绘制P&ID流程图,就可直接建立三维模型。

7、快速配管功能

使用《SPDA》系统,用户只要指定管线的走向,系统可以自动进行配管;用户也可以按AutoCAD中绘制LINE方式绘制三维管线,并能参考任何物体作为配管的参考点,同时系统提供自动连接弯头和三通功能。

8、独特的二维转三维功能

只要是在AutoCAD上绘制的任何平面图,运用《SPDA》,可以立即生成三维模型,所有的管段能够自动连接,然后再由其生成其他视角的布置图、单线图(ISO)和材料表(BOM)。
