这种情况一般是没有插入加密锁或加密锁没有安装驱动导致。请把USB加密锁插上后，如果加密锁有灯光亮显则加密锁已经正常工作，如果没有灯光亮显则需要打开SPDA安装包找到Driver文件夹中安装驱动程序。

这种情况请打开安全管家之类的软件把SPDA文件设为信任，并从隔离区里把SPDA文件取回，再次打开SPDA就可以。

这种情况请打开SPDA安装包找打Other文件夹打开后找到AccessDatabaseEngine里面双击运行QuickSet.Bat文件，正确安装后错误解除。

这种情况是因为项目配置后的文件拷贝到其他电脑上，然后在其他电脑上又进行项目配置。这种情况是不允许的，需要回到原先项目配置的电脑上进行项目配置。

这种情况请安装对应版本得AutoCAD的Service Pack补丁。

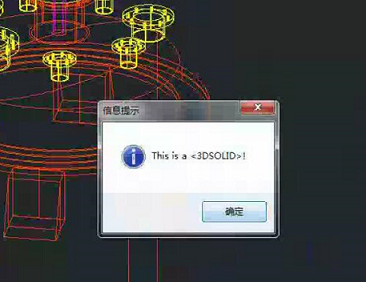

这种情况是建模失败导致，请调整至俯视视图或者轴测视图重新建模。

这种情况可以按照图片操作，把透视效果改成平行效果即可。

这种情况请检查Excel的加载项，把其他软件的插件停用即可。如果不清楚如何操作，请致电我公司售后寻求帮助。

这种情况如果管线太短旁注是标注不了的，需要用引注功能。

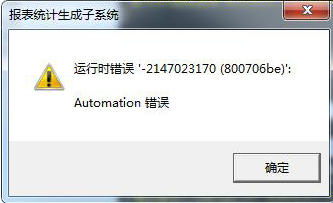

这种情况请检查Office是否运行正常。如果不清楚如何操作，请致电我公司售后寻求帮助。

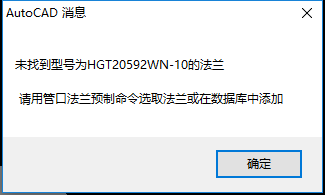

这种情况需要先运行"设备法兰预置"命令后选定设备对应的法兰即可。

这种情况需要检查AutoCAD是否已经打开此DWG文件，并且关闭Windows资源管理器后在运行即可。

一般来说没有特别的次序要求，顺便先建立哪个模型都可以，但比较合理的次序其实是和所要建立的模型大小以及电脑配置的高低有关，如果电脑配置比较高，模型也不大，建议先建立结构模型，然后依次再建立设备模型和管道模型，如果模型比较大，配置也不高，建议先建立设备模型和管道模型，结构模型可以另建一个文件，在设备模型中可以引用结构模型，或者等全部完成后合在一起做一下碰撞检查即可。

确定（Sch），就是确定一组管子壁厚。钢管管件壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法。

1、是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000，并经圆整后的数值。即：Sch＝P/[σ]t×1000

根据ANSI B36.10标准，壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级；

ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级；

2、 以钢管壁厚尺寸表示 中国、ISO、日本部分钢管标准采用。

3、 是以管子重量表示管壁厚度,它将管子壁厚分为三种：

a、 标准重量管，以STD表示。

b、 加厚管，以XS 表示。

c、 特厚管，以XXS表示。

对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。所以知道了管子表号就知道管子的设计。

Sch壁厚系列是1938年美国国家标准协会ANSI B36.10（焊接和无缝钢管）标准规定的，目前我国石油化工等设计行业也大多使用该规定。

管子表号（Sch）是设计压力与设计温度下材料的许用应力的比值乘以1000；并经圆整后的数值。即Sch=（P/σ）×1000，其中，P为设计压力（MPa），σ为设计温度下材料的许用应力（MPa）。切记：管子表号Sch不是壁厚，是壁厚系列。同一管径在不同的管子表号中其壁厚各异Sch就是“schedule”。管道的壁厚等级，一般有:Sch5、Sch10、Sch20、Sch40、Sch80。



一般可以分二至三步进行：

1、 先在[可选设备]中建立设备主体，圆筒形或立方体形；

2、 然后多次使用[自助设备]中的基本图元在主体设备上进行叠加。

3、 完成以后可以通过[设备存储]，加以保存，以备后用。如果希望实体的交接处有惯线，就要进行啮合一下（注意，啮合后的设备不能再修改）。



由于管线长短不一，重叠后电脑无法做断开线表示，希望用户手工做断开的记号。
