一、怎样建立管道等级表

一、怎样建立管道等级表

等级表中的数据来源于本系统的基本数据库；等级表是创建三维管道模型的依据。

注1：在以下数据库文件中，如系统提示找不到所需文件或所需规格的数据时，必须增加。

注2：如是执行[修改]或[删除]操作，先点中待修改或待删除的项然后，点击相应按钮。

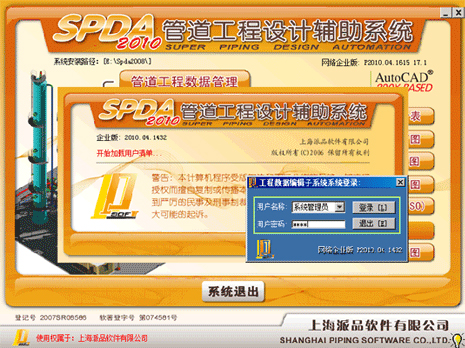

打开主界面点击(管道工程数据管理)

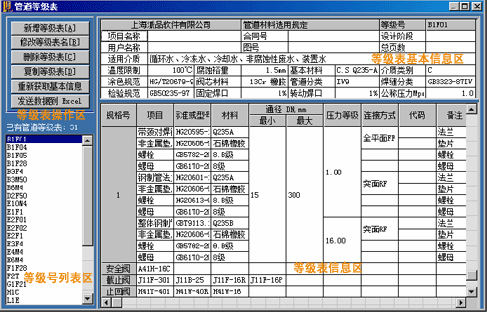

进入工程数据编辑子系统点击等级表如下：

【等级表操作区】

功能：创建或修改等级表。

操作：按需要点选各选项,系统提示进行各项操作。

【等级表基本信息区】

功能：创建等级表基本信息。

操作：用鼠标在相应空白区内双击。

【等级号列表区】

功能：列出所有等级号。

操作：用鼠标点击相应等级号,系统显示该等级号内容。

【等级表信息区】

功能：创建或修改等级信息。

操作：拖曳鼠标到空白区、击右键

1、[等级表操作区]

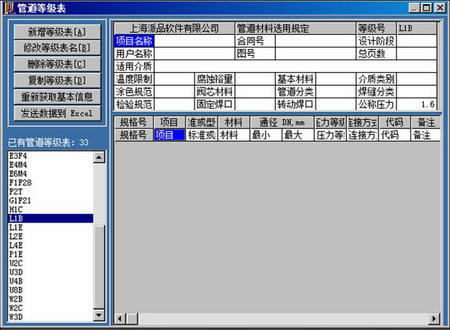

A、点击新增等级表↑

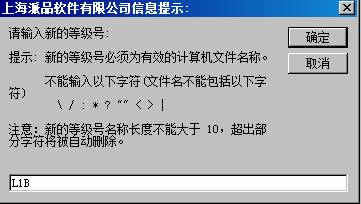

B、填入您所需要的等级按确定↑

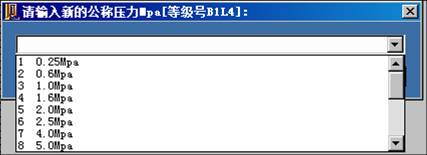

C、双击公称压力Mpa所弹出的对话框，然后填入您所要的公称压力↑

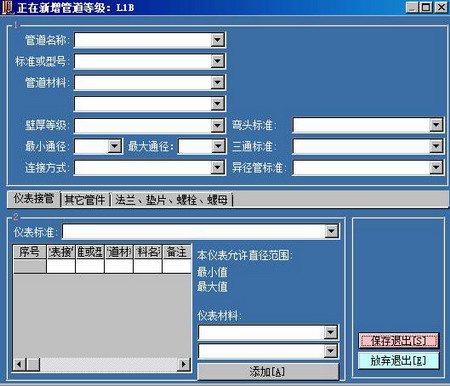

D①、拖曳鼠标到空白区,击右键↑

通过下拉菜单，选择各项内容，完成后点击[保存退出]按钮↑

D②、拖曳鼠标到空白区,击右键↑

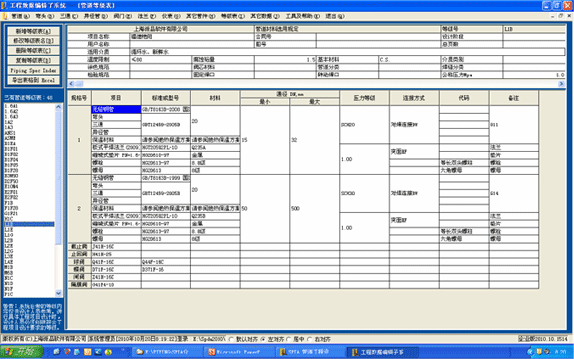

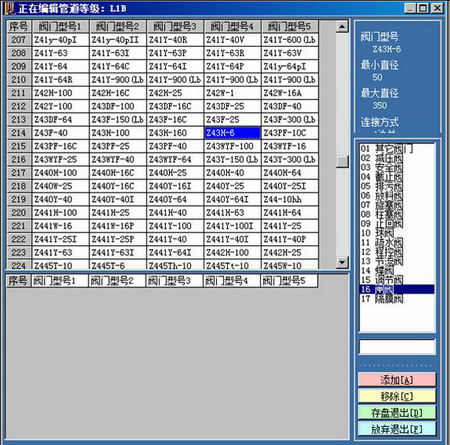

在右下角选择阀门类型，显示相应阀门型号，双击阀门型号或单击阀门型号后点击[添加]按钮，即出现被选阀门，点击存盘退出↑,最后完成等级表的创建，如下所示：



---
